热镀锌钢格板又称为热浸镀锌，是在高温下把锌锭融化，在放入一些辅助材料，然后把钢格板构件浸入镀锌槽中，使钢格板构件上附着一层锌层。热镀锌的优点在于他的防腐能力强，镀锌层的附着力和硬度较好。钢格板产品镀锌后重量有所增加，这就是常说的上锌量。
热镀锌层的形成
热镀锌锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合。当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。当工件从浸锌液中移出时表面形成纯锌层，为六方晶体。

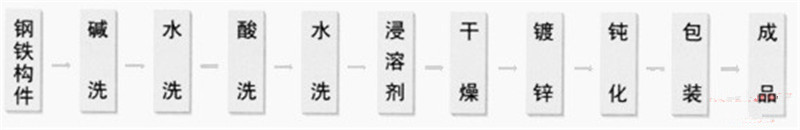

热镀锌工艺流程
温度的控制
不同的温度及不同的保温时间，其溶铁量即铁损量是不一样的。在500℃附近时，铁损量随着加温及保温时间急剧增加。低于或高于480～510℃范围，随时间延长铁损提高缓慢。因此，人们将480～510℃称为恶性溶解区。在此温度范围内锌液对工件及锌锅浸蚀最为严重，超过560℃铁损又明显增加，达到660℃以上锌对铁基体是破坏性浸蚀，锌渣会急剧增加，施镀无法进行。因此，施镀目前多在430～450℃域内进行。

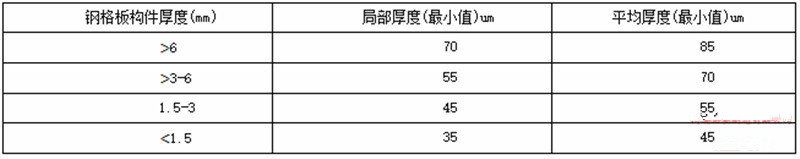

热镀锌层厚度要求
