国标钢格板尺寸公差允许偏差范围
2017-04-18 15:49:00

1 钢格板的长度允许偏差为±5mm,宽度允许偏差为±5mm;一般情况下钢格板的尺寸要比现场外型尺寸略微小一点,俗称缩尺,这样便于安装。
2 任何一块钢格板的规格尺寸均受搬运和铺吊过程中的受力方向限制,可拆卸的钢格板的尺寸还需要考虑到人工搬运的重量的限制。

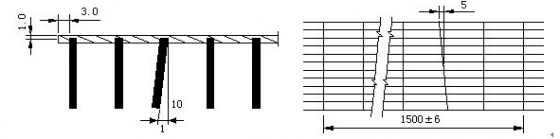

3 负载扁钢偏差:负载扁钢的不垂直度应不大于扁钢宽度的10%。
4横杆位置偏差:横杆的上表面不应该超出负载扁钢的上表面1.0mm,横杆两端均不应该超出钢格板两侧扁钢的外端面3mm。
5 横杆偏斜及间距偏差:横杆边缘对钢格板中心的偏斜应不大于5mm,在任意1500mm长度内,两端横杆的间距偏差允许±6mm
6 纵向弯曲:钢格板的纵向弯曲挠度应不大于其长度的1/200。
7 横向弯曲:钢格板的横向弯曲挠度(在包边前)应小于其宽度的1/100.

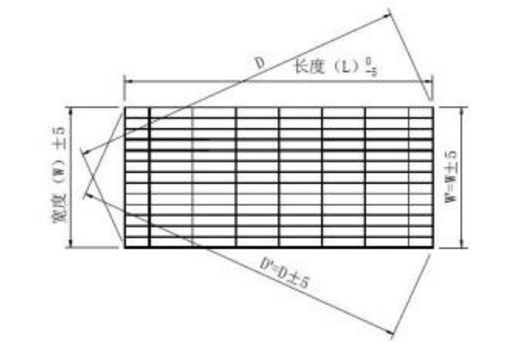

8 对角线偏差:钢格栅板由于其尺寸公差而引起的对角线偏差,不应大于±5mm,如下图所示的对角线偏差。

本文由安平县森驰钢格板厂原创,如需转载请注明出处。
