G303/30/50_G303/30/100的钢格板在各个跨度下承重力介绍
2018-12-04 11:22:28

G303/30/50、G303/30/100这两种规格的钢格板都是采用宽度为30mm、厚度为3mm的Q235低碳扁钢与φ6mm的麻花钢交叉焊接制作的,G303/30/50的钢格板扁钢与扁钢的间距为30mm,麻花钢与麻花钢的间距为50mm;G303/30/100的钢格板扁钢与扁钢间距为30mm,麻花钢与麻花钢间距为100mm;由于G303/30/50与G303/30/100所使用的扁钢规格与间距一致,所以这两种规格的钢格板在承重力方面是一样的。下面安平县森驰钢格板厂就G303/30/50、G303/30/100的钢格板在跨度为200mm、400mm、600mm、800mm、1000mm、1200mm、1400mm、1600mm、1800mm、2000mm的情况下均布荷载力是多少及变形挠度数据做一个详细的介绍,供大家参考。

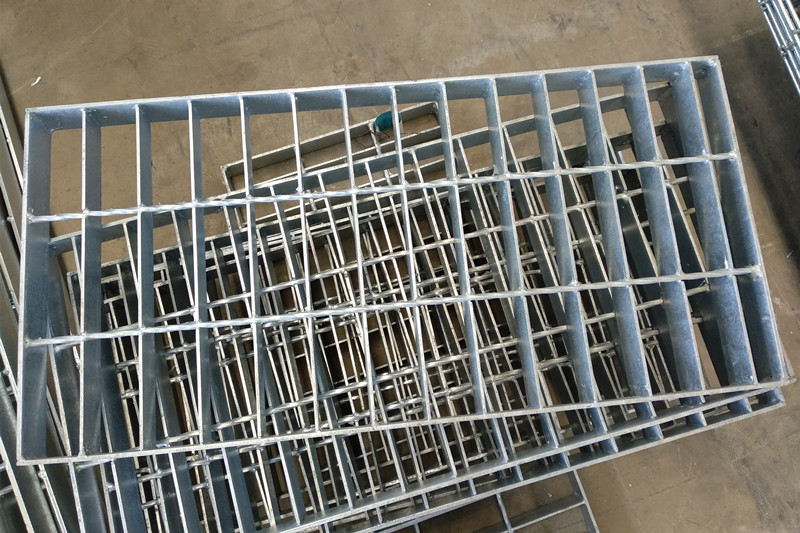

钢格板
跨度为200mm时均布荷载力为504.9kN/㎡,变形挠度为0.24mm;
跨度为400mm时均布荷载力为126.2kN/㎡,变形挠度为0.94mm;
跨度为600mm时均布荷载力为56.1kN/㎡,变形挠度为2.13mm;
跨度为800mm时均布荷载力为31.6kN/㎡,变形挠度为3.78mm;
跨度为1000mm时均布荷载力为20.2kN/㎡,变形挠度为5.9mm;
跨度为1200mm时均布荷载力为14kN/㎡,变形挠度为8.5mm;
跨度为1400mm时均布荷载力为10.3kN/㎡,变形挠度为11.57mm;
跨度为1600mm时均布荷载力为7.9kN/㎡,变形挠度为15.11mm;
跨度为1800mm时均布荷载力为6.2kN/㎡,变形挠度为19.13mm;
跨度为2000mm时均布荷载力为5kN/㎡,变形挠度为23.61mm。

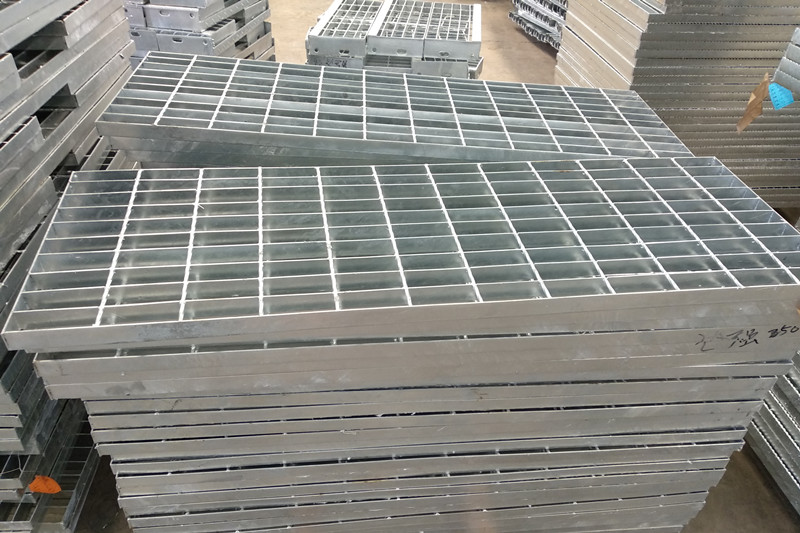

钢格板
注:以上数据为国标钢格板均布荷载力,不代表局部荷载,比如汽车的承重力不得按照上面说的数据计算,每10kN等于1000kg。
想了解其他规格的钢格板在不同跨度下所能承受的均布荷载力请点击下面的链接进行查看:https://www.scjinshu.com/news/industry/155.html
安平县森驰钢格板厂专业生产各种规格的钢格板,规格齐全、价格低廉,欢迎来厂来电咨询。

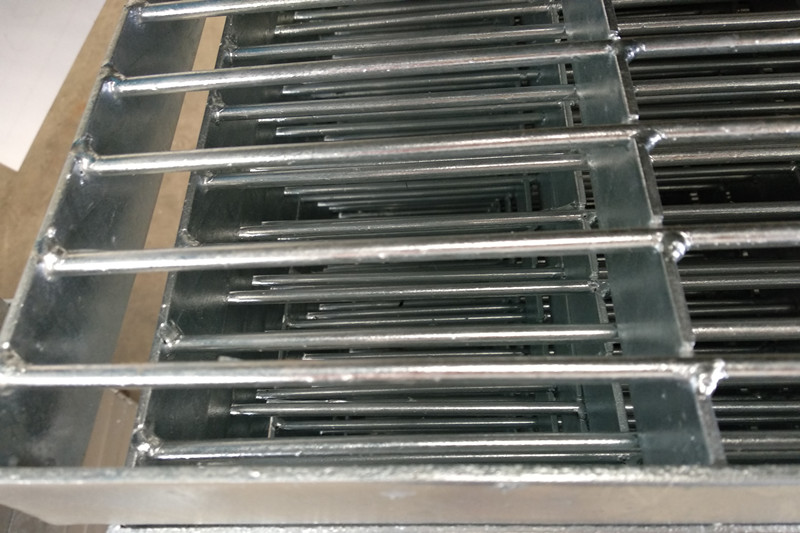

钢格板


(作者:钢格板厂)
