钢格栅板的图纸标注上受力方向以后方便厂家进行确定在生产钢格栅板的时候哪面是扁钢长度，哪面是横杆长度，钢格栅板主要是用来承重的，受力方向搞错的话会丧失钢格栅板的承重能力，有可能会发生意想不到的危险。

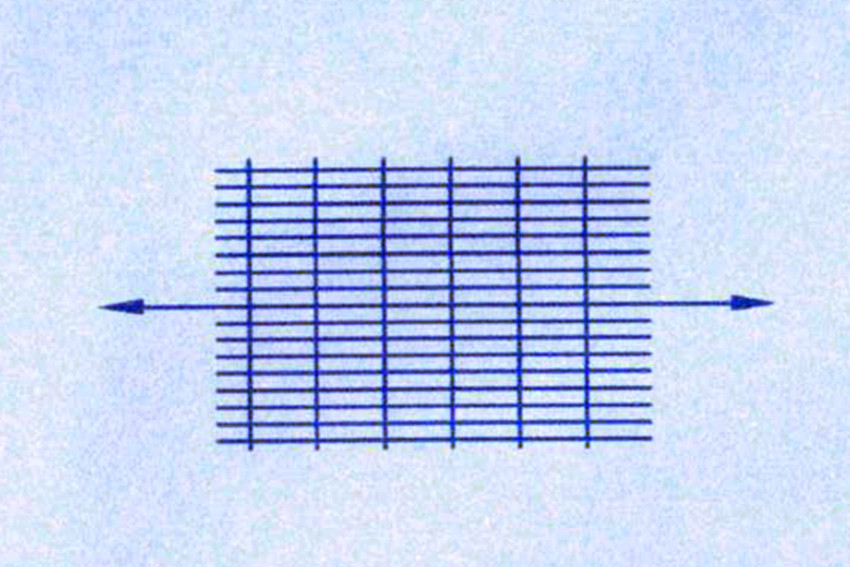

图一（钢格栅板扁钢方向示意图）
由于钢格栅板是由承载扁钢与横杆交叉焊接制作的，承载扁钢起到承重的作用，横杆起到稳定扁钢的作用，当钢格栅板厂家接到钢格板订单以后，向用户确定钢格栅板的受力方向是必不可少的工作，假如钢格栅板的受力方向搞错的话，钢格栅板的承重力就大打折扣了。

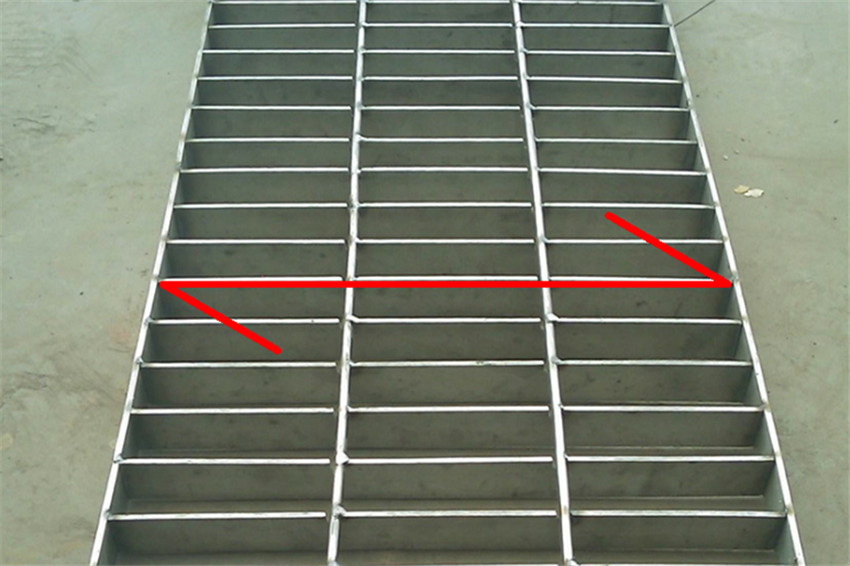

图二（钢格栅板扁钢方向示意图）

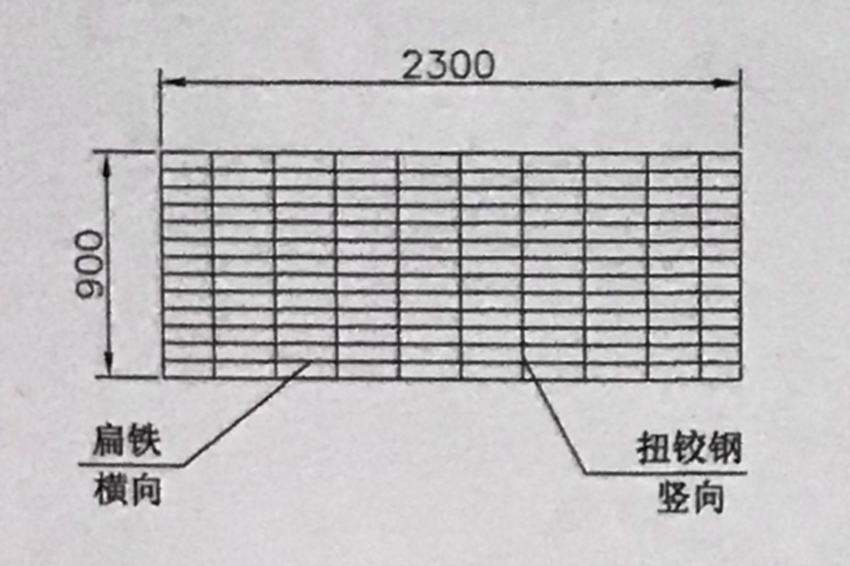

标准的钢格栅板的受力方向在图纸上面用符号进行表示，符号如下图所示。也可以用其他形状的箭头进行表示。如图一或图二。
