钢格栅设计方法
2018-12-03 11:26:51

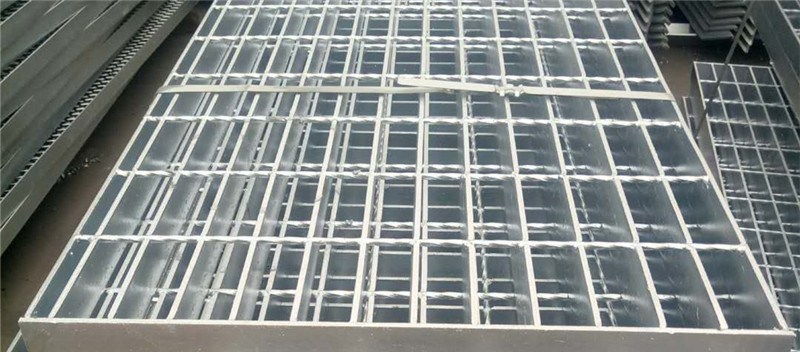

钢格栅
如何进行钢格栅排版设呢计,根据实际情况, 钢格栅的荷载、跨距和挠度之间的关系的计算,根据钢结构计算的原则。选择适的钢格栅规格.。
   钢格栅排版设计规定
   因钢格栅扁钢间距有30mm、40mm、60mm三种系列,为减少加工时间和降低损耗,请按如下规定设计钢格栅的排版尺寸.
   标准原板尺寸为6100LB×995mm,排板时应以995mm为宽度,板与板之间应留5-1Omm间隙,用最后一块补足余下的尺寸。
    如板宽不足995mm应从(钢格栅的扁钢数目与其相应的总体名义宽度)表中选用最接近的宽度,如1250LB×590mm的板应改为1250LB×605mm。
    钢格栅长度可任选,但最好选用50mm的整倍数,
    钢格栅尺寸表示方式:1250LB(板长)×995mm(板宽)
     平台钢格栅的设计要求
     钢格栅平台承受设计荷载时,其变形挠度不能大于跨距的1/00,平台走道最大不能超过10mm,除满足上述要求外,所有平台都应符合下列规定:
    1、为了使钢格栅不产生永久变形、单人通道应大于荷载1.5倍
    2、为了使得钢格栅不产生断裂、 双人通道应大于荷载3.0倍。
    3、特殊荷载条件下的设计要求由采购方和钢格栅厂家共同协商。
     楼梯踏步板的设计要求:
    在设计荷载条件下,任意踏步中点变形挠度不能大于其跨距的1/200,最大不能超过6mm,除满足上述要求外,所有踏步板还应符合下列规定:
   1.设计荷载值x1.5时,才不会使得钢格栅变形;
   2.设计荷载值x3.0时,才不会使得钢格栅断裂。
一切从钢格栅实际使用不变形,不断裂考虑,设计出美观使用,通风透光,有现代感受的产品来。

本文由安平县森驰钢格板厂原创,如需转载请注明出处。

(作者:钢格板厂)
