钢格板规格表示方法
2018-08-01 13:58:12

钢格板规格用G□□□/□□/□□□表示,□里面填写对应的数据;
G代表钢格板需要符合YB/T4001.1-2007标准
前两个□里面的数字代表承载扁钢的宽度;
第三个□里面的数字代表承载扁钢的厚度;
第四个和第五个□里面的数字代表承载扁钢与承载扁钢之间的距离;
第六个、第七个和第八个□里面的数字代表横杆与横杆之间的距离;
以上数据全部采用毫米单位。
例如G303/30/100这个规格的钢格板指的是采用30mm宽、3mm厚的承载扁钢作为原材料制作,承载扁钢与承载扁钢之间的距离为30mm,横杆与横杆之间的距离为100mm;
横杆的数据一般不需要标注,按照钢格板YB/T4001.1-2007标准,扁钢厚度为4mm以下的钢格板采用φ6mm的扭绞方钢,扁钢厚度为5mm的钢格板采用φ8mm的扭绞方钢制作。
在钢格板的横杆与横杆间距后面还可以带有G、W、F、S、I等字母,其中:
G代表热浸镀锌处理;
W代表钢格板的焊接方式为机器焊接;
F代表采用平面型扁钢生产;
S代表采用齿形扁钢生产;
I代表采用工字形扁钢生产。
以上就是普通规格的钢格板表示方法,特殊规格的钢格板需要有详细的图纸进行标注。

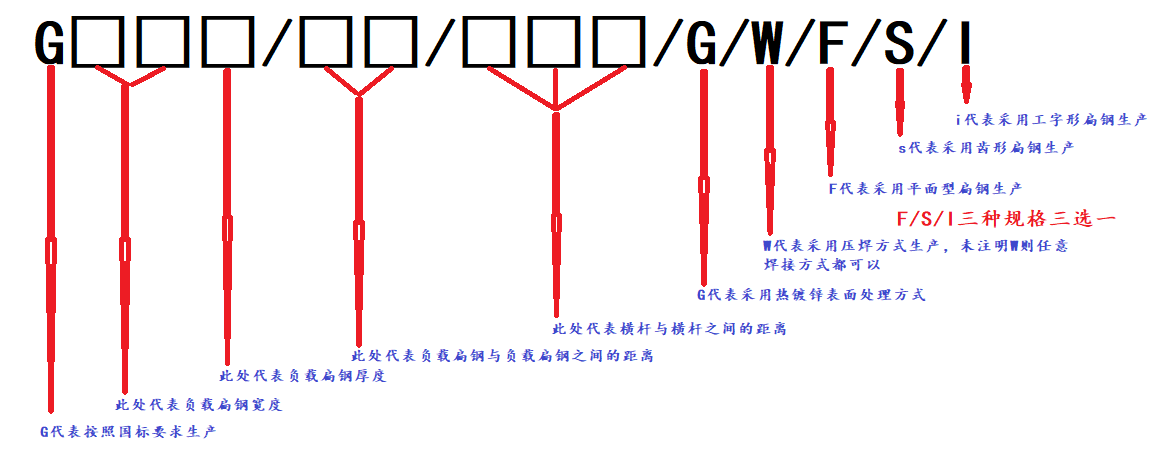

钢格板规格表示方法示意图

(作者:钢格板厂)
