钢格栅各部件的名称及作用
2018-06-26 11:54:25

钢格栅是用扁钢按照一定的间距和横杆进行交叉排列,并且焊接成中间带有方形格子的一种钢铁制品,钢格栅一般采用碳钢制作,表面热镀锌,可以起到防止氧化的作用。下面就以图文形式说说钢格栅各部件的名称和作用。
荷载扁钢:钢格栅主要材料,主要承载负载,均匀分布的扁钢其两端固定的钢梁上。

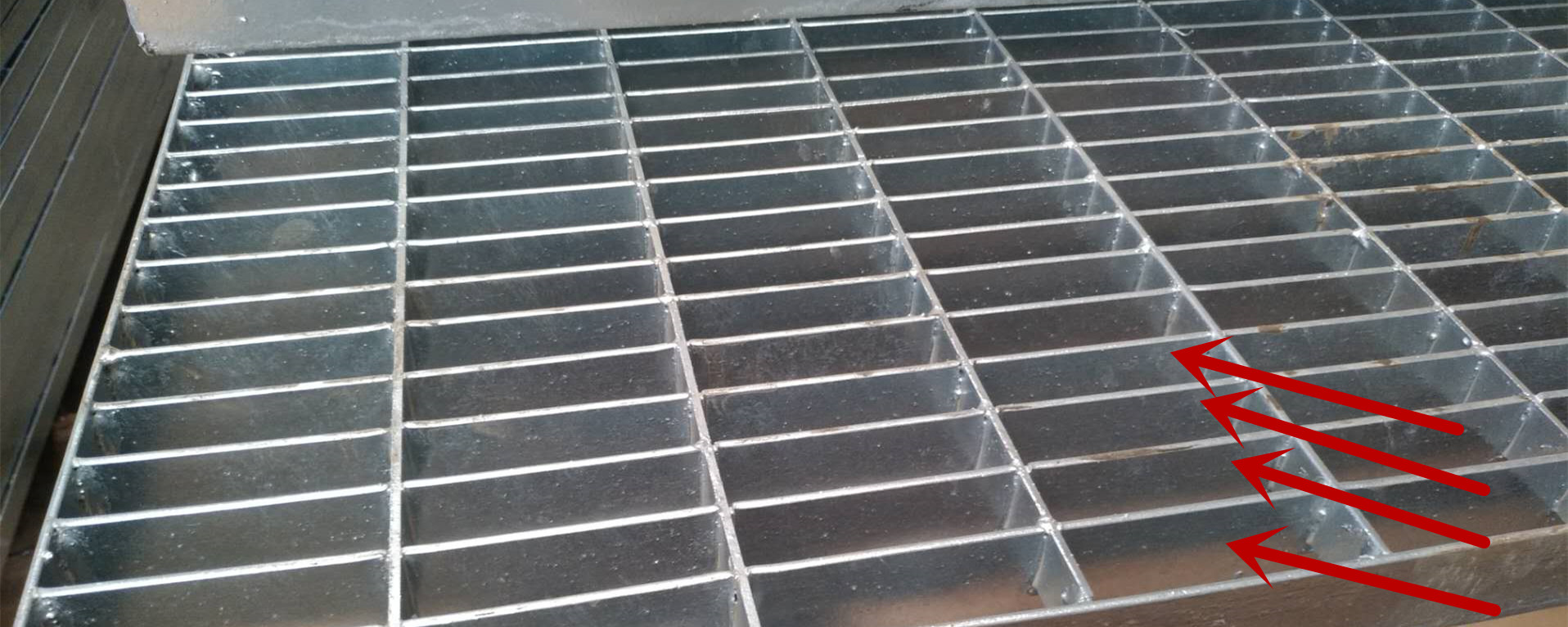

钢格栅荷载扁钢示意图
横杆:扭绞方钢,圆钢、方钢以正交方向焊到荷载扁钢之上,用于固定扁钢。

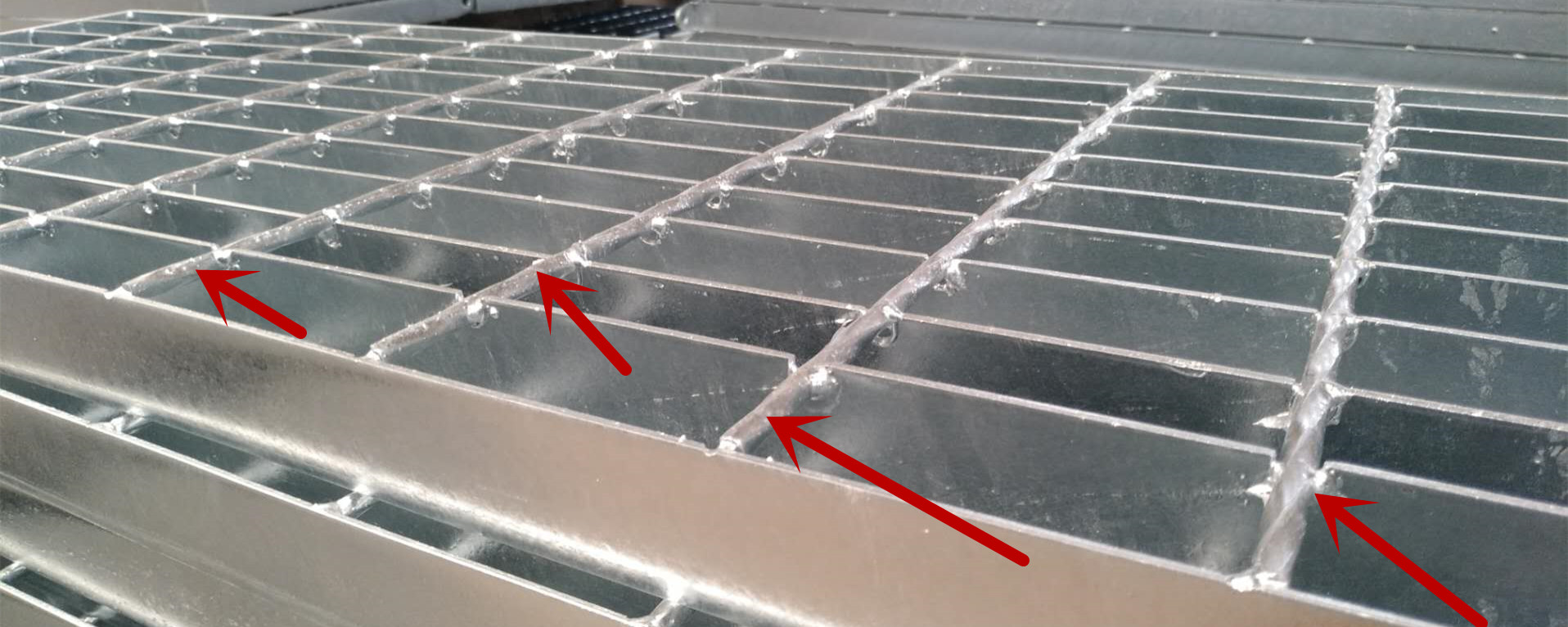

钢格栅横杆示意图
包边板:与受荷扁钢具有相同截面的扁钢,与受荷扁钢的端头焊接,在包边或开口时要用这种包边板封边。
板长:与受荷扁钢平行的方向上量的总尺寸,即使在比宽度短的情况,也称为长度。设计或写订单时在尺寸后用字母LB(LOADBAR)标注。
板宽:与横杆平行的方向所量的钢格栅尺寸,即使在比长度长的情况下,也称为宽度。

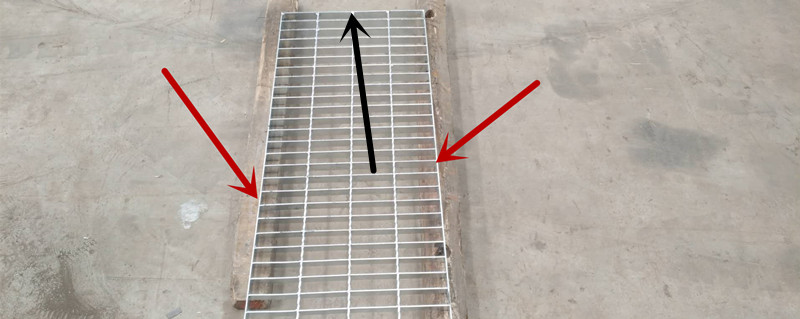

钢格栅板宽、板长、包边板示意图
冲齿:在扁钢上沿冲制的半圆小缺口,以进一步增强防滑能力。

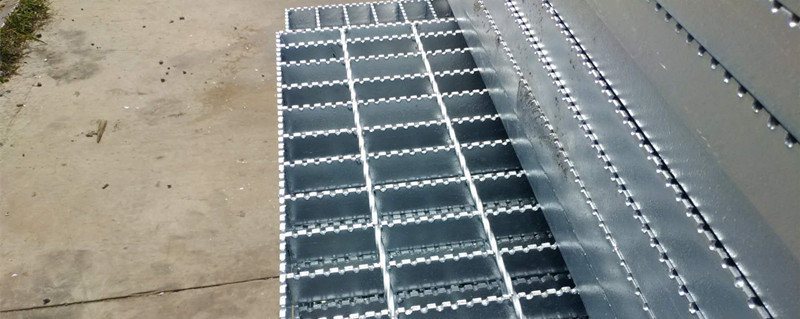

齿形钢格栅


(作者:钢格板厂)
