钢格栅板理论重量及各个规格的承重荷载力表,钢格板理论重量计算方法


来源:未知  作者:森驰公司   最后更新时间:2021-09-19 09:30:42   浏览:
咨询电话:131 6555 8910(微信同步)

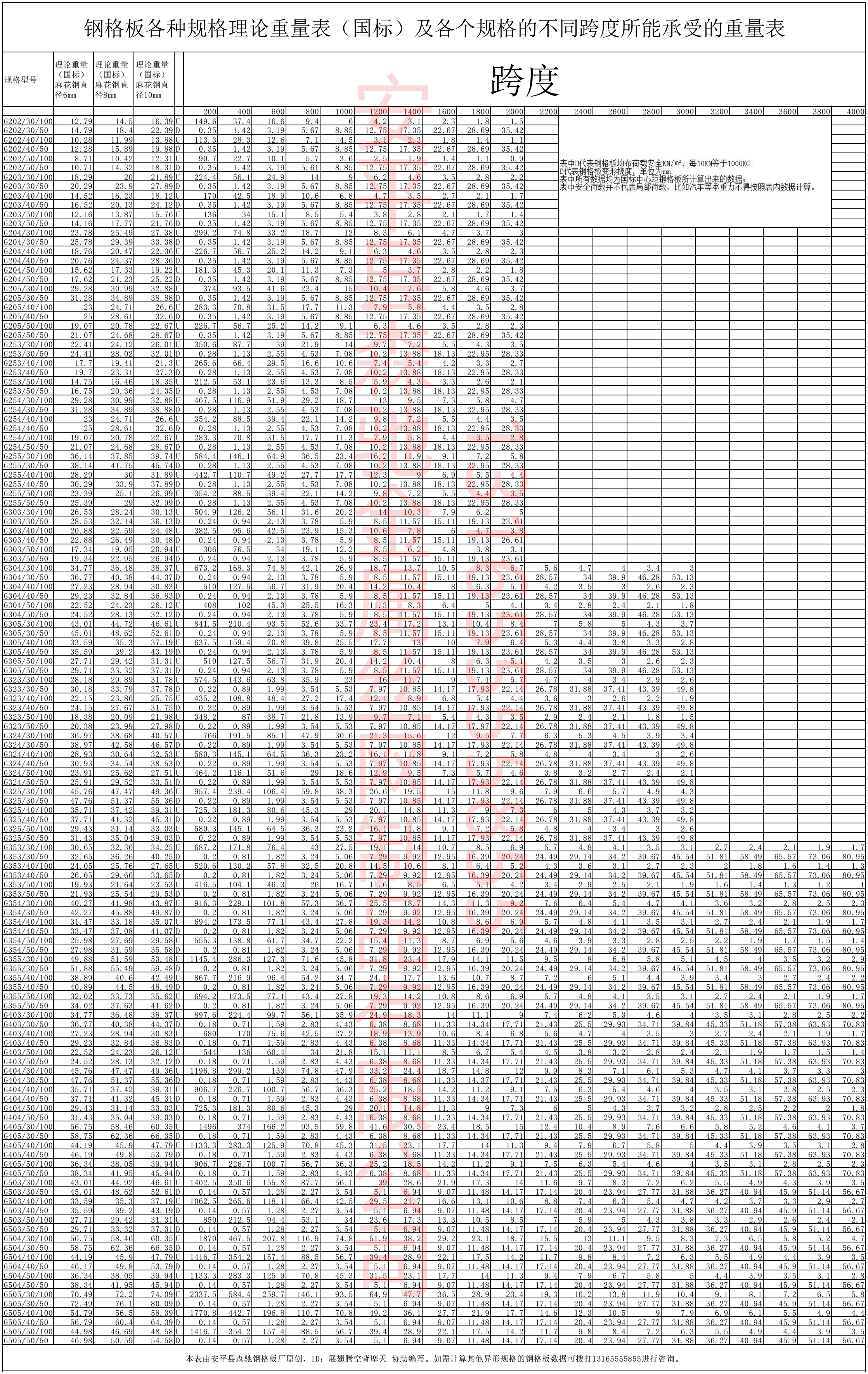

钢格栅板理论重量及各个规格的承重荷载力表

钢格板理论重量计算方法及公式
钢格板理论重量计算方式为先计算出每平米钢格板需要使用多少米扁钢,再计算出每平米钢格板需要使用多少米麻花钢,按公式计算出麻花钢和扁钢的重量,钢材密度为0.00785kg/立方米,举例说明,扁钢宽度为60mm,厚度为5mm,60*5*0.00785=2.355kg/米,也就是605的扁钢每米理论重量为2.355KG,圆钢的重量计算公式是直径*直径*0.00617,一般钢格板都是采用直径6mm的麻花钢作为连接扁钢的材料,而麻花钢所谓的直径6mm,一般麻花钢重量计算公式参考圆钢计算公式,实际上每自然米直径为6mm的麻花钢重量为0.2kg左右,每平米麻花钢间距为100mm的钢格板需要使用9米麻花钢,9米麻花钢重量为1.8KG,直接计算出每平米扁钢的重量+1.8就是钢格板的重量。
钢格板理论重量计算公式
Wt—钢格板重量,单位为千克每平方米(kg/m2);
t1—承载扁钢宽度,单位为毫米(mm);
b1—承载扁钢厚度,单位为毫米(mm);
N1—每米钢格板中承载扁钢条数;
t2—横杆宽度,单位为毫米(mm);
b2—横杆厚度,单位为毫米(mm);
N2—每米钢格板中横杆条数;
t3—包边扁钢宽度,单位为毫米(mm);
b3--包边扁钢厚度,单位为毫米(mm);
ρ—材料密度,单位为千克每立方米(kg/m3);
钢材密度按7850kg/m3计算;
?--表面处理增重系数;
热浸锌增重按1.06计算。
钢格板规格及标识方法

G  □  □  □  /  □  □  /  □  □
↓  ┬┬   ↓      ┬┬       ┬┬
↓   ↓    ↓       ↓         ↓
↓   ↓    ↓       ↓         表示麻花钢与麻花钢之间距离
↓   ↓    ↓       表示扁钢与扁钢之间距离
↓   ↓    表示扁钢厚度
↓   表示扁钢宽度
G表示热镀锌处理

另外还可以在最后面标注S或I,S代表齿形,I表示是工字形扁钢。
插接钢格板理论重量表
扁钢截面尺寸mm 插接钢格板孔距mm
  20 30 40 50 60 70 80 90 100 110 120
  插接钢格板理论重量 (KG/平米)
20*2 31.62 21.08 16.12 13.02 10.54 9.3 8.37 7.44 6.82 6.2 5.58
25*2 39.78 26.52 20.28 16.38 13.26 11.7 10.53 9.36 8.58 7.8 7.02
30*2 47.94 31.96 24.44 19.74 15.98 14.1 12.69 11.28 10.34 9.4 8.46
25*3 60.18 40.12 30.68 24.78 20.06 17.7 15.93 14.16 12.96 11.6 10.62
30*3 72.42 48.28 36.92 29.82 24.14 31.3 19.17 17.04 15.62 14.2 12.78
35*3 83.64 55.76 42.64 34.44 27.88 24.8 22.14 19.68 18.04 16.4 14.76
40*3 95.88 63.92 48.88 39.48 31.96 28.2 25.38 22.56 20.68 18.8 16.92
25*5 99.96 66.64 50.96 41.16 33.32 29.4 26.46 23.52 21.56 19.6 17.64
30*5 120.36 60.24 61.36 49.56 40.12 35.4 31.86 28.32 25.96 23.6 21.24
35*5 139.74 93.16 71.24 57.54 46.58 41.1 36.99 32.88 30.14 27.4 24.66
40*5 160.14 106.76 81.64 65.94 53.38 47.1
45*5 180.54 120.36 92.04 74.34 60.18 53.1 47.79 42.48 38.94 35.4 31.86
50*5 199.92 133.28 101.92 82.2 66.64 58.8 52.92 47.04 43.12 39.2 35.25
55*5 220.32 148.88 112.32 90.72 73.44 64.8 58.32 51.84 47.52 43.2 38.88
60*5 288.66 160.48 122.72 99.12 80.24 70.8 63.72 56.64 51.92 47.2 42.48

本文部分内容转载至网络。
本文如有不详尽的地方请致电我们咨询。
