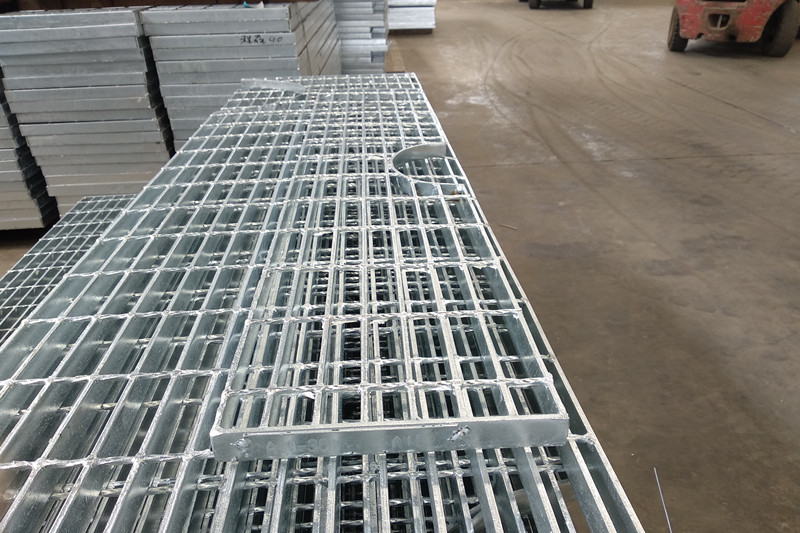

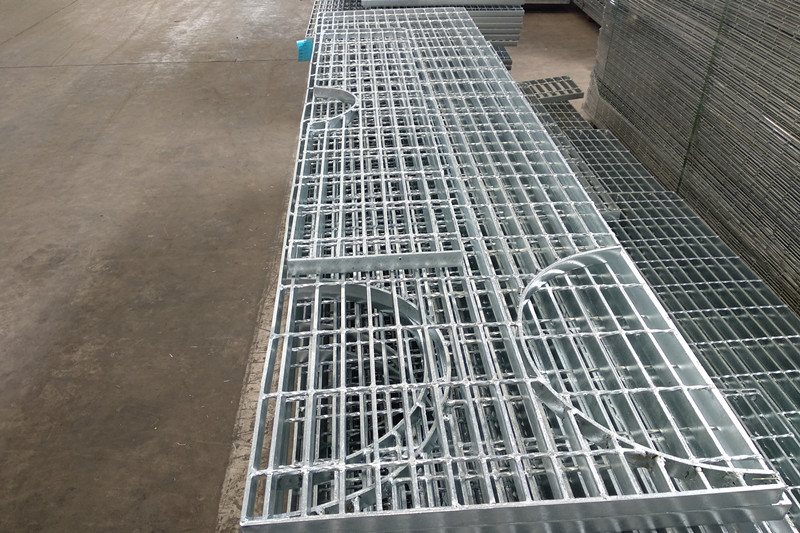

有些客户在采购的热浸镀锌处理后的排水沟盖板表面会产生一层白锈，那么是什么原因造成这层白锈的产生呢？主要原因是排水沟盖板表面的热镀锌层没有处理好造成的。
锌是非常活泼的金属，锌的表面与周围的潮湿空气接触，会首先与潮湿水气发生化学反应，生成一层多孔的、胶粘状的Zn（OH）2腐蚀产物。随后，Zn（OH）2会进一步与大气中CO2反应，生成一层薄的、致密的、有一定粘附性的碱式碳酸锌2ZnCO3·3Zn（OH）2腐蚀产物，可以阻止镀层进一步腐蚀。当排水沟盖板镀锌完成以后存放至空气不流通的库房里面便会造成这种现象的发生，由于排水沟盖板的表面没有自由流动的空气，镀锌层的局部表面就不会发生上述腐蚀产物保护膜的化学反应，而是发生电化学腐蚀，形成白锈，这种现象的机理其实就是“氧浓差腐蚀电池”原理。
当排水沟盖板在存放过程中表面出现了轻度或者中度的白锈，应该立即将其移动到通风干燥的地方，确保空气能够在排水沟盖板的周围自由流动，在这种情况下白锈成分中的氢氧化锌会很快和空气中的氧气和二氧化碳生成对基体具有保护作用的腐蚀产物碱式碳酸锌。但是如果在环境无法确保空气自由流通或者在水下存放的时候则应该立即用硬质尼龙刷刷去白锈粉末。
如果排水沟盖板在存放过程中产生了重度或者极重度的白锈甚至红锈，则应立即清除锈迹，且应在清除锈迹后对锌层厚度进行重新检测，看是否仍能满足设计要求；如若不能满足设计要求，则应按照ASTM-A 780M的要求来进行补锌。
一般来说，可以从以下几个方面入手来预防排水沟盖板产生白锈：
1.在热镀锌排水沟盖板生产过程中延长干燥的时间，并加入钝化和涂油的过程；
2.不要将热镀锌排水沟盖板紧密的堆叠在一起；
3.确保热镀锌排水沟盖板存放在通风良好且干燥的地方；
4.倾斜堆放热镀锌排水沟盖板，以便使其能够快速排尽无论什么原因产生的水；
5.在运输的过程中，上面用防雨布阻止雨水淋入，下部留出通风层，确保不会产生冷凝水；
6.严禁将热镀锌排水沟盖板堆放在泥土或者草丛中，应该在下面铺设垫木，将其与下部腐蚀环境隔绝开；
7.经常检查仓库中的排水沟盖板是否被水浸泡，如有浸泡应立即转移到干燥的地方存放。
本文由安平县森驰钢格板厂原创，如需转载请注明出处。
