脱硫塔平台钢格板技术要求
2018-07-16 18:39:46

钢格板(又称钢格栅板)具有重量轻、承载能力大、安全防滑、安装拆卸方便、节省材料、经久耐用、通风透光、易于清扫、外形美观等特点,在一些塔设备平台得到了广泛的应用,用钢格板做塔平台、走廊通道、楼梯踏步等,已逐渐成为建设现代化化工厂的一种趋势。

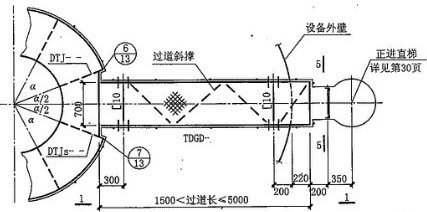

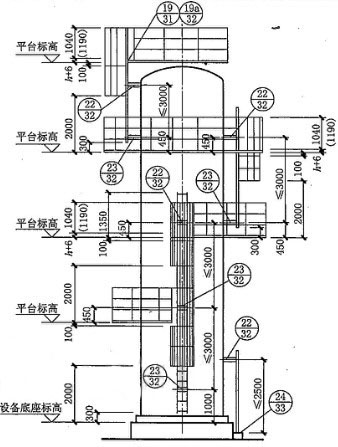

脱硫塔平台钢格板
塔平台钢格板制作要求
1、塔平台钢格板负载扁钢的间距和横杆的间距根据设计要求确定,作为工业平台,负载扁钢的间距不大于40mm;在负载扁钢的端头,用与负载扁钢同规格的扁钢进行包边;在特殊场合,用型钢或直接用挡边板包边,但包边板的截面积不得小于负载扁钢的截面积。
2、塔平台钢格板包边采用焊缝高度不小于负载扁钢厚度的单面贴角焊,焊缝长度不小于负载扁钢厚度的4倍;在包边板不承受荷载的情况下,允许间隔4根负载扁钢焊接一处,但间距不大于180mm;在包边板承受荷载的情况下,不允许间隔焊接,而且必须满焊。
塔平台走道钢格板荷载要求
塔平台走道钢格板承受设计荷载时,其变形挠度不能大于跨距的1/200,最大不能超过10mm。除满足上述要求外,还应符合下列规定:
1、设计荷载值1.5时,钢格板不会产生永久变形;
2、设计荷载值3.0时,钢格板不会产生裂断。
塔平台钢梯踏步板设计要求
塔平台钢梯踏步板的端边板必须单面满焊,与负载扁钢同向的包边板必须与每一根横杆焊接,钢梯踏步板如有前沿包边护板,必须贯穿整个踏步。 单人通行其均布荷载能力不小于3.0kN/m2。
注意事项
由于塔设备平台的特殊性,许多钢格板都是一些异型钢格板,为了以后的安装顺利,我们在生产运输过程中应注意那些事项呢?
一、设计。设计者应根据塔平台钢格板的运用环境来进行设计,不同的湿度,不同的温度,不同的安装地址都会对其有影响。
二、注意塔设备平台钢格板的受力方向和钢格板的尺寸角度。如果钢格板的受力方向和角度出现偏差的话在后期安装会出现安装不上的现象。
三、在运输途中。因为塔平台钢格板不像标准钢格板那样规矩,在运输途中就会出现摆放的问题,如果摆放不好发生了碰撞,摩擦就有可能对后期的安装导致不便。
四、注意后期保养。塔平台钢格板在安装和使用后,要注意的它的保养和维护,这样可以延长钢格板的使用寿命。

(作者:钢格板厂)
