生产钢格板时各个部位允许的公差范围
2018-08-02 16:38:42

钢格板的生产的时候是有一些公差范围的,下面安平县森驰钢格板厂就钢格板的各个部位公差范围做一个详细介绍供大家参考:
1.钢格板外形长度允许偏差+0mm,-5mm;
2.钢格板的外形宽度允许偏差±5mm;
3.负载扁钢的不垂直度不得大于扁钢宽度的10%;
4.横杆杆上表面不应超出负载扁钢上表面1.0mm;横杆两端均不应超过钢格板两侧扁钢的外端面3mm。
5.横杆边缘对钢格板中心的偏斜应不大于5mm:在任意1500mm长度内,两端横杆间距的允许偏差为土6mm。
6.钢格板的纵向弯曲挠度应不大于其长度的1/200。
7.钢格板的横向弯曲挠度(在包边前)应小于其宽度的1/100。
8.钢格板由于尺寸公差而引起对角线的相对偏差,不应超过±5mm。
9.任何一块钢格板的尺寸均受铺吊和搬运过程中的受力限制,可拆卸铺板的尺寸还需考虑到人工搬运的重量限制。

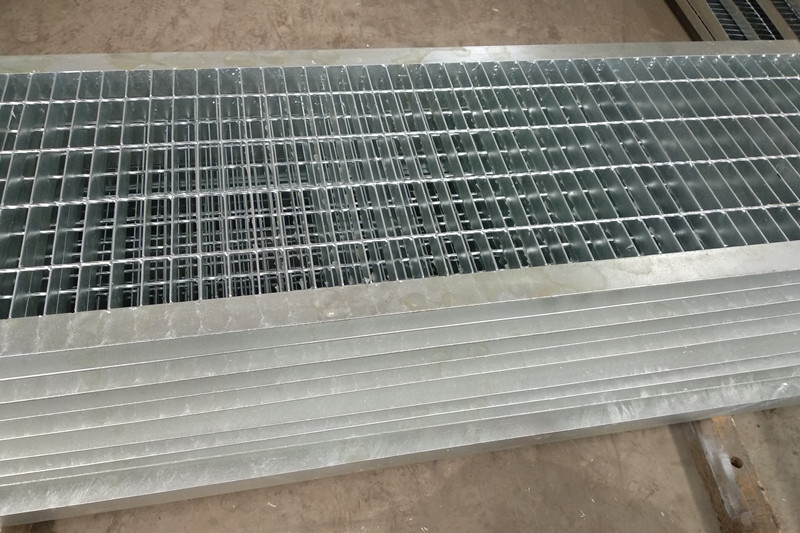

钢格板

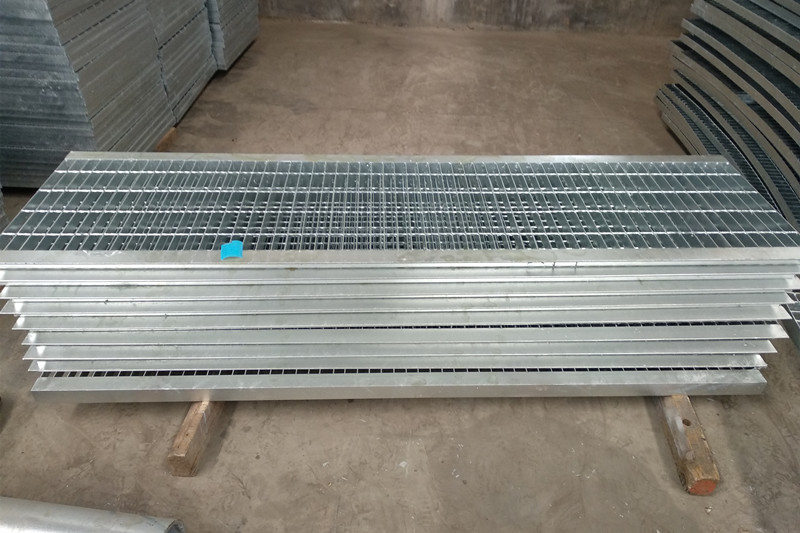

钢格板

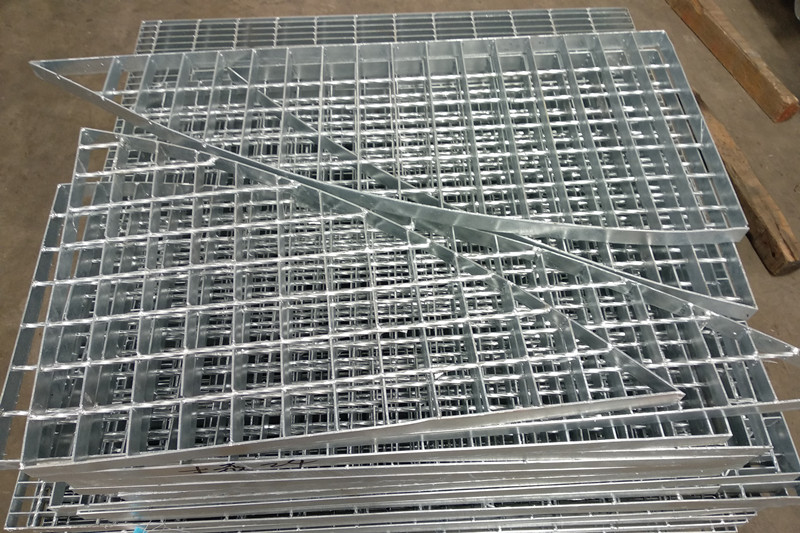

钢格板

(作者:钢格板厂)
